全自動指示表檢定儀 型號: TT18-CT-V50A

技術參數及要求

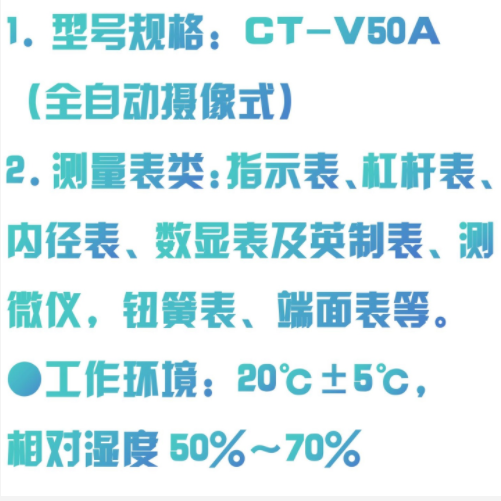

1.型號規格：__CT-V50A__（全自動攝像式）
2.測量表類：指示表、杠桿表、內徑表、數顯表及英制表、測微儀，鈕簧表、端面表等。
3.技術指標:

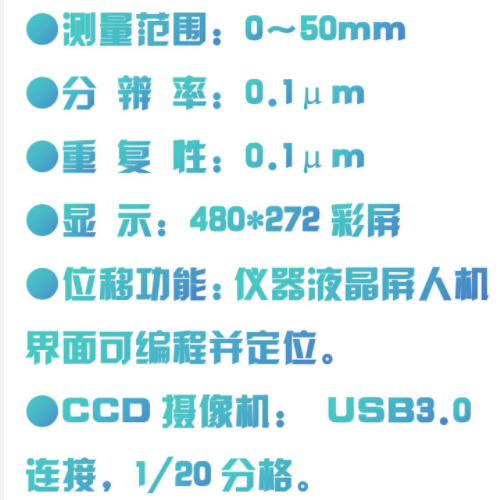

●測量范圍：0～50mm
●分 辨 率：0.1μm
●重 復 性：0.1μm
●顯 示：480*272彩屏
●位移功能：儀器液晶屏人機界面可編程并定位。
●CCD攝像機： USB3.0連接，1/20分格。
●檢定速度：0.5秒/點（帶可調）

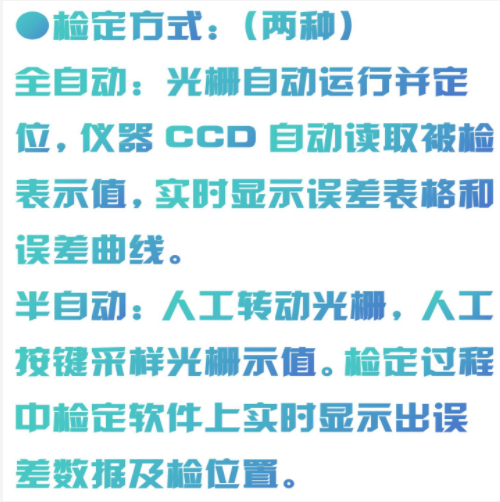

●檢定方式:（兩種）
全自動：光柵自動運行并定位，儀器CCD自動讀取被檢表示值，實時顯示誤差表格和誤差曲線。
半自動：人工轉動光柵，人工按鍵采樣光柵示值。
檢定過程中檢定軟件上實時顯示出誤差數據及檢位置。

全自動指示表檢定儀 型號: TT18-CT-V50A

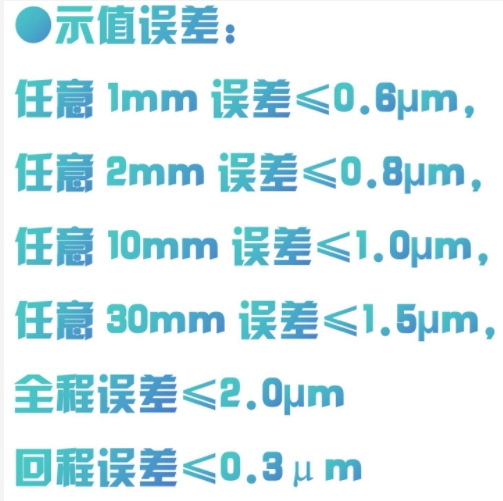

●示值誤差：
任意1mm誤-差≤0.6µm，
任意2mm誤-差≤0.8µm，
任意10mm誤差≤1.0µm，
任意30mm誤差≤1.5µm，
全程誤-差≤2.0µm
回程誤-差≤0.3μm
●工作環境：20℃±5℃,相對濕度50%～70%
●電 源：AC220V/50Hz
●重量尺寸：30Kg，450mm*250mm*400mm
4．性能描述:
檢定人員裝好被檢表后,在計算機軟件中菜單選擇被檢表的信息,儀器按照有關計量檢定規程開始自動檢定, 伺服電機驅動光柵和被檢表，使其產生位移，圖像采集系統拍攝被檢表表盤圖像并識別每個檢的讀數，表盤讀數結果同光柵的標準位移相比較后，計算出被檢表的各項示值誤差，并以多種格式打印記錄和證書報告等。

全自動指示表檢定儀 型號: TT18-CT-V50A

5. 檢定儀配置：
A．主機
●光柵傳感器及主控箱
●可調CCD攝像裝置
●檢定各類表的夾具
1）表徑為￠8mm的百分表、千分表夾具1套；
2）表徑為￠4、6、8mm的杠桿表、內徑表夾具1套。
B．計算機軟件系統：
1. 按檢定規程全自動檢定指示表、杠桿表、內徑表和大量程百分表；
2. 全自動檢定以上各類表的數顯表；
3. 全自動檢定以上各類表的英制表；
4. 自動檢定機械式比較儀和扭簧式比較儀；
5. 具有半自動檢定功能，用于檢定表盤或刻度線有明顯污損的指示表；
6. 在檢定過程中，具有差提示功能；
7. 自動處理檢定數據并進行判定，自動對零位功能；
8. 可顯示、打印歷史記錄，包括檢誤差數據的表格和曲線，規程中要求測量的各種示值誤差，以及根據規程判定的檢定結果；
9. 可按指示表類型、單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和日期等查詢和管理檢定記錄；
10. 可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書；
11. 可將檢定數據輸出到Word文檔；
12. 具有備份和還原數據庫功能。
C．其它附件
（1）鋁合金機箱
（2）儀器配套線纜
